濾波補償串聯電抗器-7%
濾波補償串聯電抗器-7%
濾波補償串聯電抗器的作用：
電容器在補償容性無功率的時候，往往會受到諧波電流，合閘涌流及操作過電壓的影響，造成電容損壞和功率因數降低，為此需要在電容器前端加裝串聯電抗器，用以抑制和吸收諧波，保護電容器，避免諧波電流和沖擊電壓的影響，改善電能質量，延長電容器使用時間。
電容器在補償容性無功率的時候，往往會受到諧波電流，合閘涌流及操作過電壓的影響，造成電容損壞和功率因數降低，為此需要在電容器前端加裝串聯電抗器，用以抑制和吸收諧波，保護電容器，避免諧波電流和沖擊電壓的影響，改善電能質量，延長電容器使用時間。
使用條件：
1.海拔高度≤2000米。
2.運行環境溫度-25℃～+45℃，相對濕度≤90%。
3.周圍無有害氣體，無易燃易爆物品。
4.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。
電氣性能參數：
1.可用于1000V以下的各電壓等級的電力系統。
2.電抗率的種類：6%、7%、13%、14%
3.額定絕緣水平3kV/min。
4.電抗器各部位的溫升值：鐵芯≤85K，電圈溫升≤95K。
5.電抗器噪聲不大于45dB。
6.電抗器能在工頻加諧波電流≤1.3倍額定電流下長期運行。
7.電抗值線性度：在1.5倍額定電流下的電抗值與額定電流下的電抗值之比≥0.95。
8.三相電抗器的任意兩相電抗值之差≤±3%。
9.耐溫等級H級（180℃）以上。

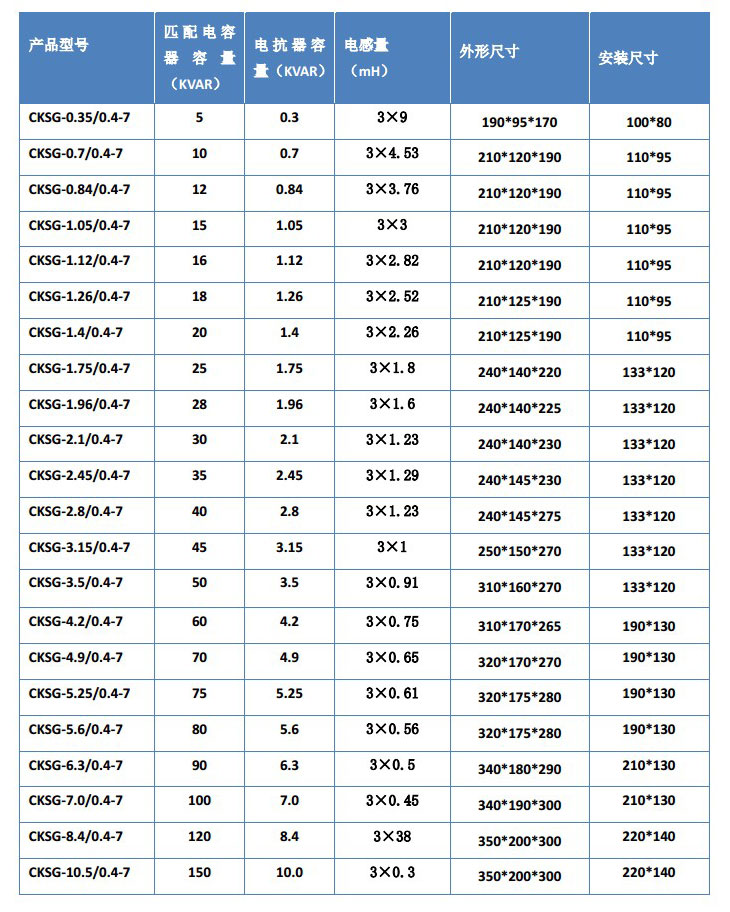

選型表：
